    PLC编程设计:简要介绍PLC程序设计规范

    发布时间:2018/02/25 点击量:0
    富士160KW变频器维修

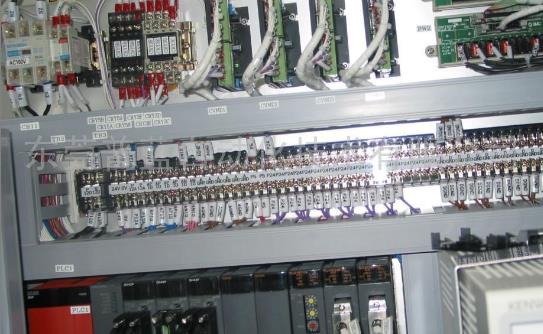

      1、plc型号及I/O点数,有特殊功能需求时选择特殊功能模块。

      2、熟悉所选择的plc编程指令及编译软件。

      3、进行软元件规划,包括内部继电器、保持继电器、数据寄存器、定时器、计数器等。

      4、进行程序规划,一般以故障提取、故障处理、手动处理、自动处理、输出处理这样的顺序进行编程。比较大型的工程或设备按功能单元分段、分块进行处理,如一条自动化生产线中有提升机、移行、顶起旋转装置等,则应按上述单元分段分块编程。

      5、在分段分块编写的程序前应加上简短的段注释,说明此段程序的功能,如有必要可以注明相应的工艺流程。分块或分段的程序再总体程序的位置顺序应基本上按工艺流程顺序排列,便于程序的可读性。

      6、在程序设计之前,应对设备进行抽象,对如停止、急停、过载、超限、超时、安全光幕、碰停、门开关等共用因子进行提取,放在启动回路或启动主控、连锁回路,作为整个程序结构的大前提,在此基础下,再将程序分为自动、手动两大功能区。

      7、将程序结构手动功能区共用因子,如手动、危及设备人身安全等因数因子进行提取,放在手动主控、连锁回路,对手动控制进行保护、屏蔽、报警。

      8、将程序结构自动功能区共用因子,如自动、超限、超时等因数因子进行提取,放在自动主控、连锁回路,对自动控制下设备进行保护、屏蔽、报警。一个总的原则就是,在确保安全的前提下,严格限制设备的进,宽松限制设备的出。

      9、程序设计时应设计程序总复位功能,便于使用者在设备出现故障情况下,可以方便尽快恢复设备正常工作。总复位应充分考虑在复位过程中设备和人员的安全。

      10、自动模式切换到手动模式时,程序应清除自动模式下的输出和中间状态。特别是在自动模式使用SET指令时,必须在手动模式用RESET指令予以清除。

      11、严禁在编制程序中使用双输出,即同一条输出语句或同一个输出线圈在程序中出现2次及以上。在不同模式条件下的对同一输出点的输出使用中间继电器进行中转,最后集中到一起并列到输出点。

      12、使用触摸屏时,对触摸屏和PLC公用的控制区和状态区,不得做其他功能方面的编程使用。

      13、对PLC的特殊模块,在使用之前,应先查明其控制区和状态区是否占用工作字,若占用,不得将这些工作字做其他方面的编程。

      14、PLC的输入、输出、中间继电器、定时器、计数器、数据寄存器等都要加中文注释。输入、输出还要有元器件名称位号。对应的输入点,一般情况下默认为外围开关连接的是NO触点,对于需要接NC触点的须在注释中标明。所有注释应当清晰明了,不易产生误解,尽量少使用泛指。

      15、工程调试完成后,系统必须保留最终软件程序,保存的文件名应包含项目编号/作者/日期信息/版本号等。

      16、关于程序加密:对于加密程序的密码必须有专门的文件予以保存,并注明相应的用户名+密码+权限,分发给至少两个人以上了解密码,防止密码丢失带来无法打开程序的情况。
