    锅炉内汽包水位自动化控制有哪些系统方案?

    发布时间:2017/11/30 点击量:0
    富士160KW变频器维修

      锅炉内汽包水位的自动化控制主要还是根据其汽包水位的动态化分析来进行,根据锅炉制造和使用的多年积累,现行的锅炉内汽包水位自动化控制系统,一共分为三种,一种是单冲量形式的汽包水位自动调节控制,一种是双冲量形式的汽包水位自动调节控制,第三种是三冲量形式的汽包水位自动调节控制。下面来简单的讲述一下这三种控制的原理及缺点。
      一、单冲量形式的汽包水位自动调节控制
      单冲量形式的汽包水位自动调节控制是一种相对简单的水位控制,单冲量等同于汽包水位,它要求锅炉内汽包中的水要在锅炉汽包内保持一定水位且一定长的时间,在水位产生的稳定水负载下,同时配合安全装置,就可以进行单冲量形式的汽包水位自动调节控制。这种控制在汽包水流或气流停留时间过短时,则不能正常进行水位的自动调节功能。其最大的缺点是容易造成水位的虚假形成,这样单冲量的调节形式就会产生控制反应过慢,甚至是停止锅炉内汽包水位的控制。
      二、双冲量形式的汽包水位自动调节控制
      双冲量形式的汽包水位自动调节控制实质上是对单冲量形式的汽包水位自动调节控制的一种补偿控制调节。单冲量形式的汽包水位自动调节控制主要是对锅炉内自身气流产生的压力的控制调节,双冲量形式的汽包水位自动调节控制就是引进了蒸汽的流量负压,对单冲量形式的自动控制容易产生的水位虚假形式给予一定的补偿,使其控制系统在水位调节过程中反应迅速。但双冲量的锅炉汽包水位控制系统,也存在不足之处。不足之处在于他的工作曲线不是线性曲线,而是抛物线曲线,控制是很难准确无误的进行补偿控制,这样就会产生和单冲量形式的控制形式类似的问题,不能很好的控制锅炉内的汽包水位。
      三、冲量形式的汽包水位自动调节控制
      三冲量形式的汽包水位自动调节控制,本质上是在单冲量形式的汽包水位自动调节控制和双冲量形式的汽包水位自动调节控制的基础上,将水量的流量负压加入到锅炉的水位控制系统中,使三种形式的控制同时在锅炉内发生作用。但是这种控制系统也存在缺点,即要求锅炉内的物料保持一种相对的平衡,否则,在三种负压产生变化时,其控制的汽包水位也会有偏差,但总体来讲比上述两种锅炉汽包水位系统精确,抗外界干扰能力也更强。

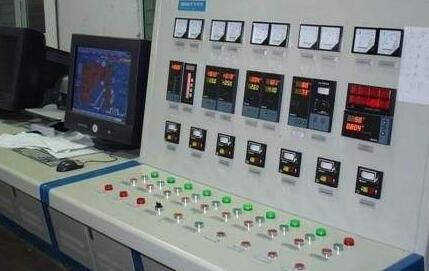

      锅炉内汽包水位会通过仪表的显示,让我们掌握及控制,所以在锅炉显示仪表的选择和使用上,也要注意一些问题。例如,锅炉所使用的测量仪表建议全部采用WC系列的数字显示仪表表头。而变压器的安装形式,第一选择应该为垂直仪表头面安装,这样起到了节省空间的效果。
