    无人值守换热站自动化控制系统的标准化设计方案

    发布时间:2017/11/10 点击量:0
    富士160KW变频器维修

      目前,城市集中供热成为节能环保的重要途径。但由于供热系统管理运行落后于供热规模的发展,大部分换热站仍处于手工操作阶段,从而影响了集中供热优越性的充分发挥。因此,对换热站进行标准化设计,使换热站安全、经济、稳定、自动运行,以提高供热系统的供热能力和供热效率,实现按需供热。

      无人值守换热站是集中供热的中心环节,它能否正常高效运行直接关系到热用户供热质量的好坏。而标准化设计范围则直接影响其能否高效运行,因此做好标准化设计范围至关重要。标准化的设计范围包括工艺流程标准化、测控内容标准化、仪表选型标准化、控制系统标准化、数据通信标准化和控制功能标准化等,目的是形成仪表自动化专业的技术要求,形成设计文件,达到系列化、通用化,便于具体工程使用。

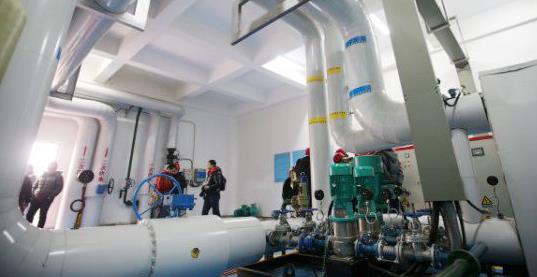

      无人值守换热站的标准化的工艺流程包括换热器一台、热网循环水泵二台一用一备、补水泵二台一用一备、电气控制柜一台,电动调节阀一台及配套的其他阀门和相应的连接工艺管道管件。电气控制柜内安装热网循环水泵、补水泵变频器各一台,均采用一拖二或相互切换运行方式。

      整个无人值守监控系统由集中供热调度中心、锅炉房控制系统、换热站控制系统、通讯网络和与场站监测控制有关的仪表等部分组成。根据换热站工艺流程,确定测控系统由现场层、控制层和管理层三部分组成。其中,现场层由各种检测、控制仪表组成;控制层由控制站+操作站组成,使用RTU+触摸屏组成的站控系统来实现;管理层软件可实现换热站生产过程的远程监视,设置在所属锅炉房控制室和调控中心。

      以上是沈阳享立得公司为大家介绍的无人值守换热站的标准化设计,能够帮助行业用户实现降低能耗,提高生产效率的预期目的。
