    经验分享:如何通过万用表判断故障电线电缆的断点

    发布时间:2017/09/02 点击量:0
    富士160KW变频器维修

      线路有问题,有时候你有工程宝都不一定有用!还得用上最靠谱的工具:万用表。

      今天我们来说下,万用表如何检测电线电缆的断点。虽然新工程中线路有断点的情况概率很小,但是维修旧监控工程的时候,碰到的概率就很大。

      现在普遍都用的是数字万用表了,前面我们发过,万用表的用法,这里就不进行基本的介绍了。

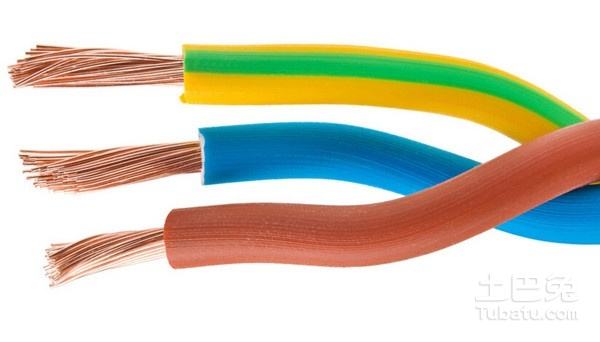

      线路的断点,检查的难度是:线路断点只是在线的内部,外部的绝缘皮包裹着,使断线的确切位置难以确定。

      那如何用万用表判断电线电缆断点呢?

      有人说,直接进行电阻测量,就可以呀。可以是可以,一测量,不通!那需要不断的把线缆剪断来逐步排除,麻烦不说,检查到的时候,线已经断十八段了!

      正确的测试线缆断点的方法,感应法和电容法。

      感应法:

      1,将电缆的导体芯悬空,并保证不会导致短路和触电事故发生;同时保证电缆尽量离接地体(如地面、设备等)远一些;

      2,在电缆中选择完好的绝缘芯,接通220VAC的相线(火线),不接地线;

      3,如果用感应电笔,则手指接触电笔上感应触点,并在能明确带电体绝缘层外测试电笔是否正常。如果用数字万用表,将万用表置于20或200mV档,则在红表笔上套上较薄的塑料绝缘套,用手握住黑表笔;在明确带电体绝缘层外测试,并读数;然后移离带电体较远位置,并读数;比较两读数的差值,通常在带电体上应有较高的读数,如0.4mV,而远离带电体则较低,如0.15mV;记住此特征,可以开始测试了。

      4,紧靠电缆沿电缆测试,当发现感应电笔指示灯变暗,或万用表读数明显下降时,变化处即为断点。

      5,测试完成,注意放电。

      电容法:

      1,将电缆两端头所有绝缘芯导体、铠装层等悬空;

      2,分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带(或第三芯完好绝缘芯)的电容值,并记录数值;此时,对应的完好绝缘芯的两端测得的电容值应非常接近;同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值,,说明只有一个断点,或多个断点但距离非常近;如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值,则说明断点至少有两处;

      3,根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算,分别得到两端的长度,此时长度与实际长度可能有差别,下一步进行再校正。

      4,如果计算长度之和大于实际长度,多出长度值为负,如果小于实际长度则为正;再值用断芯绝缘芯的电容值,将差值分配,分得的长段修正长段,短段修正短段,则得到断点的实际位置。
