PLC控制系统设计流程

设计PLC控制系统时应遵循一定的设计流程，掌握设计流程，可以增加控制系统的设计效率和正确性。

被控对象的分析与描述

分析被控对象就是要详细分析被控对象的工艺流程，了解其工作特性。此阶段一定要与用户进行深入的沟通，确保分析的全面而准确。在控制系统设计时，往往需要达到一些特定的指标和要求，即满足实际应用或是客户需求。在分析被控对象时，必须考虑这些指标和要求。在全面的分析之后，就需要按照一定的原则，准确地用工程化的方法描述被控对象，为控制系统设计打好基础。

1）系统规模

根据被控对象的工艺流程、复杂程度和客户的技术要求确定系统的规模，可以分为大、中、小三种规模。确保硬件资源有一定裕量而不浪费。

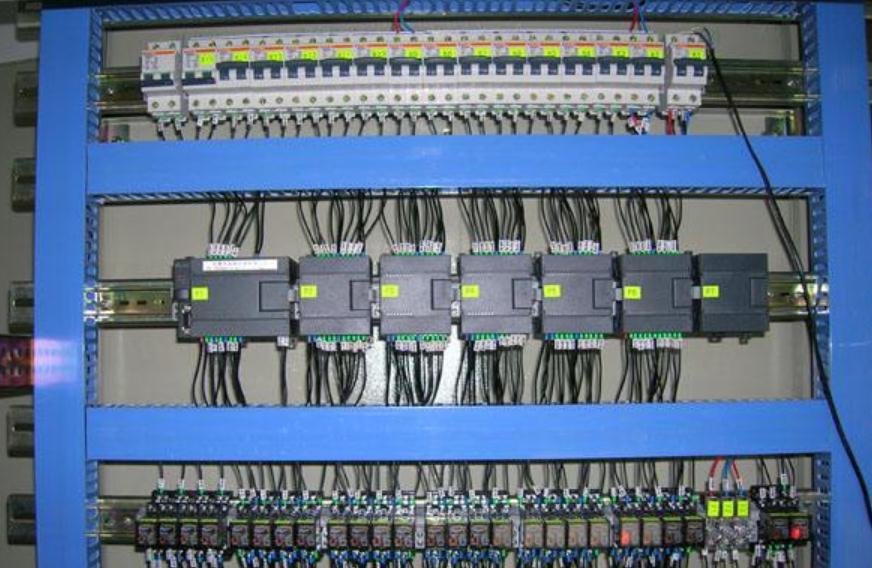

小规模控制系统适用于单机或小规模生产过程，以顺序控制为主，信号多为开关量，且I/O点数较少（低于128点），精度和响应时间要求不高。一般选用S7-200就可达到控制要求

中等规模控制系统适用于复杂逻辑和闭环控制的生产过程，I/O点数较多（128点到512点之间），需要完成某些特殊功能，如PID控制等。一般选用S7-300等。

大规模控制系统适用于大规模过程控制、dcs系统和工厂自动化网络控制，I/O点数较多（高于512点），被控对象的工艺过程较复杂，对于精度和响应时间要求较高。应选用具有智能控制、高速通信、数据库、函数运算等功能的高档plc，如S7-400等。

2）硬件配置

根据系统规模和客户的技术对控制系统I/O点数进行估算。分析被控对象工艺过程，统计系统I/O点数和I/O类型。按照设备和生产区域的不同进行划分，明确各个I/O点的位置和功能。再加上10%～20%的备用量列出详细的I/O点清单。

3）软件配置

根据控制系统设计要求选择适合的软件，包括系统平台软件、编程软件。

上位机监控软件的选择。首先需考虑监控的点数限制；是否有报警显示、趋势分析、报表打印以及历史记录功能。

4）控制功能

要正确的进行控制系统的规模选择，首先要了解各家控制器的特性，比如性能参数、应用场合、行业解决方案，以及可靠性和通用性等。如何选择一个控制系统，一般遵循以下几点：

控制系统是否需要冗余、I/O信号模块是否需要冗余、通讯是否需要冗余。

控制点数有多少，包括数字量输入和输出点数、模拟量输入和输出点数。

被控对象工艺是否复杂，是否需要实现特殊功能，比如防喘控制等。

系统正常运行时，控制器的负载率是否有足够的工作裕量；I/O信号点是否需要一定的余量。

针对数字信号，是否需要继电器隔离；考虑输入信号的电压和电流等级；输出信号是否需要固态继电器输出。

针对模拟量信号，是否需要安全隔离栅；信号的类型，电压型还是电流型；电压和电流的测量范围。不一样的信号类型，需要选择不一样的I/O信号模块。

用于温度测量的信号模块，考虑是热电阻还是热电偶。

信号模块是否需要在线带电插拔更换。如果需要，还需考虑附加特殊的背板插槽。

当系统和外部出现故障时，比如信号短路或锻炉，这时信号模块是否需要将输入输出信号自动切换到预先设置的安全值。如有要求，需考虑选用故障安全型的控制器和信号模块。

当需要和第三方设备通讯时，需考虑通讯距离的长短，以及相应的通讯接口协议等，选用不同的通讯模块。

针对系统中的重要连锁信号，是否需要特殊的SOE模块，来记录信号变化的时间先后顺序。

熟悉被控对象是设计控制系统的基础。只有深入了解被控对象以及被控过程，才能够提出合理科学的控制方案。

1）分析被控对象。详细分析被控对象的工艺流程，了解其工作特性。此阶段一定要与用户进行深入的沟通，确保分析得全面而准确。

2）画出工艺流程图。经过第一步，应对被控对象的整个工艺流程有了深入的了解，为了更直观、简洁的表示，画出工艺流程图，为后面的系统设计做准备。

3）分析并明确控制任务。根据已经做好的工艺流程图，工程师可以把用户提出的控制要求转换为专业术语，对其逐一进行分解，并从控制的角度将其中的要求转化为多个控制回路。对于过程控制系统可用P&ID图来表示其中的控制关系。
