工控维修：变频器的主电路和控制端子的说明及接线

1.主回路端子的说明及接线

2.控制回路端子说明及接线

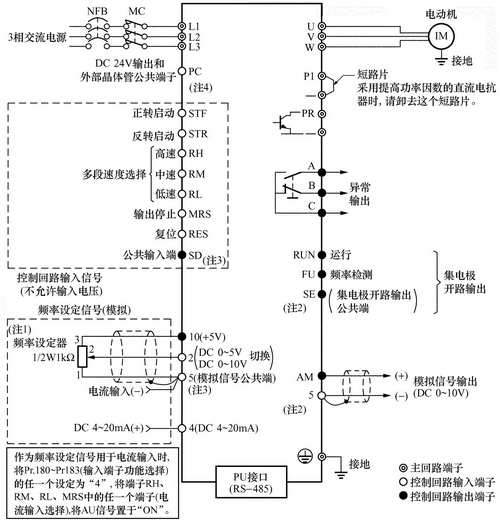

现在以三菱高性能、多功能的FR-E540为例来阐述。该系列变频器的基本接线图如下图所示。

变频器的基本接线图1.主回路端子的说明及接线

（1）主回路端子的说明如下表所示：

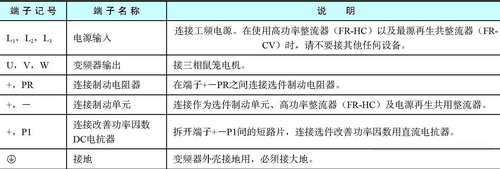

主回路端子说明

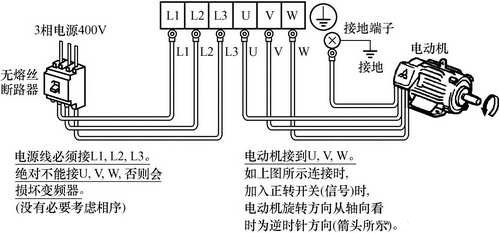

（2）主回路接线变频器的主接线

①电源及电机接线的压着端子，请使用带有绝缘管的端子。

②电源一定不能接到变频器输出端上（U,V,W)，否则将损坏变频器。

③接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，请注意不要使碎片粉末等进入变频器中。

④为使电压下降在2％以内，请用适当型号的电线接线。

⑤长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速相应电流限制功能降低，接于2次侧的仪器误动作等而产生故障。

⑥在端子＋,PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

⑦变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备（如AM收音机）。

⑧不要安装电力电容器，浪涌抑制器和无线电噪声滤波器（FR-BIF选件）在变频器输出侧。这将导致变频器故障或电容和浪涌抑制器的损坏。

⑨运行后，改变接线的操作，必须在电源切断10分钟以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。2.控制回路端子说明及接线

（1）控制回路端子说明

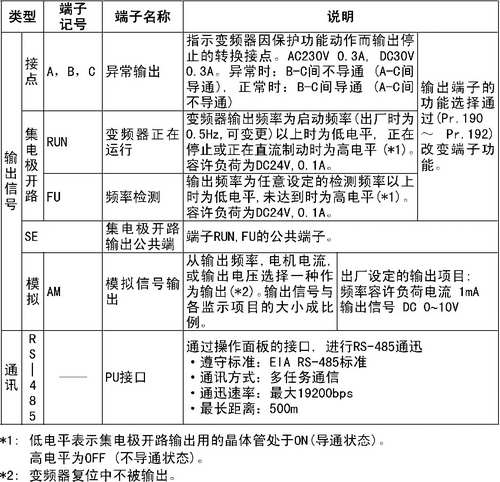

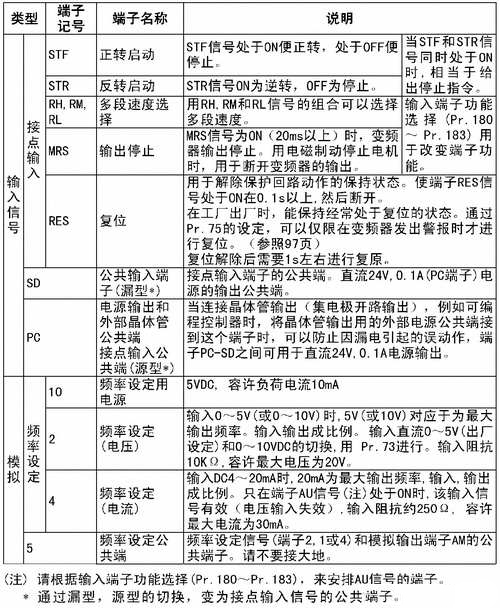

控制回路端子说明

（2）控制回路接线

控制回路接线说明如下：

①端子SD,SE和5为输入出信号的公共端，这些端子不要接地。请不要把SD-5端子和SE-5端子互相连接。

②控制回路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。

③由于控制回路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的接点或使用双生接点。

④控制回路的接线建议选用0.3mm2～0.75mm2的电缆。

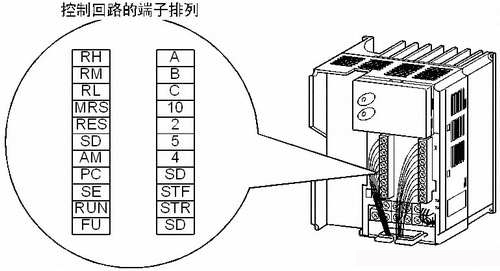

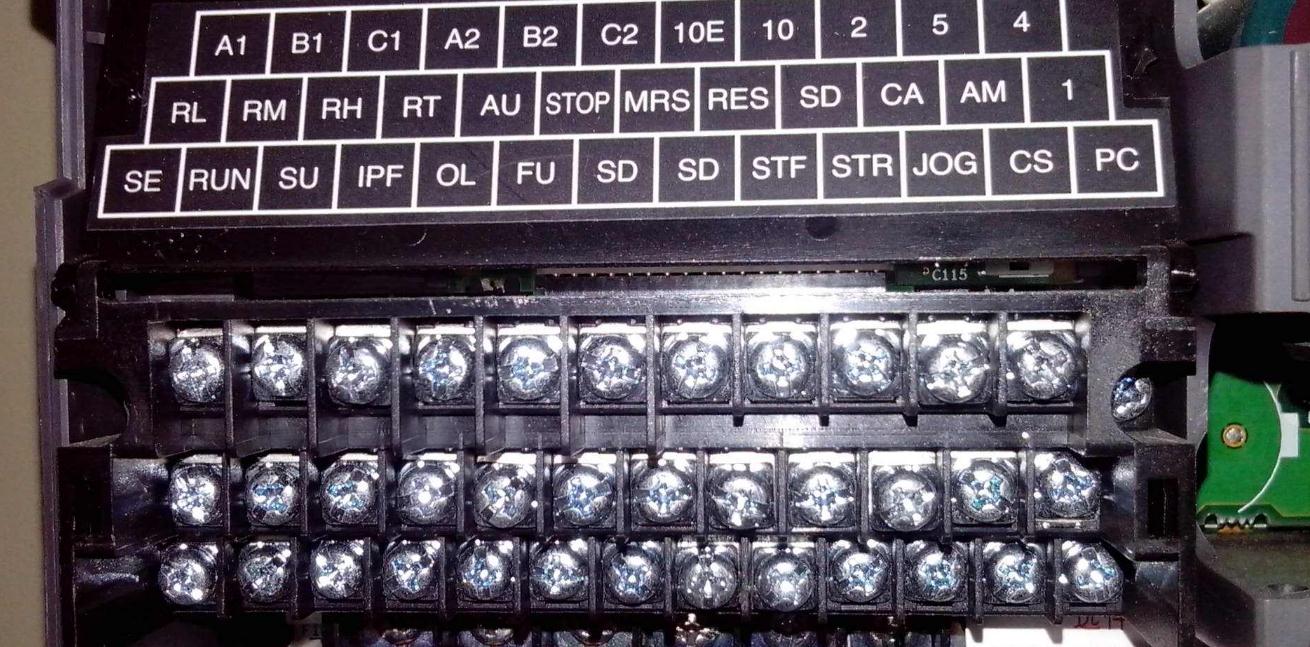

控制回路的端子排列
